電子波装置取付例

電子波発信装置を対象機器の近くに設置し、１本のリード線を機器又は管に結線して完了です。
装置の如何なる部品も水に接しませんので、機器運転中数時間で取り付けできます。

−（Ａ）水道管（防食・赤水解消＆防止） 　　　　小型装置　ME-5050-B
		1000TONの受水槽に小型装置５台取付 出力コード端子を配管フランジにボルト＆ナットで結線
		12TONの圧力タンクに小型装置２台取付 出力コード端子を配管フランジにボルト＆ナットで結線
		150mm給水管ポンプ室内小型装置２台取付 出力コード端子を配管フランジにボルト＆ナットで結線

−（Ｂ）冷却水系（スケール分解・防食） 　　　　小型装置　ME-5050-B

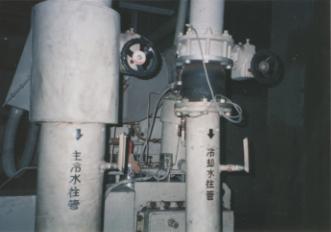

		200RTターボ冷凍機冷却水往管冷凍機側小型装置1台取付 出力コード端子を配管フランジにボルト＆ナットで結線

−（Ｃ）冷却水系（スケール分解・防食） 大型装置　ME-5200-Bは、電子波発信電極を機器近くにセットし、空間を通して機器・配管に電子波を照射します。
	1000RTターボ冷凍機大型装置2台取付 電子波発信電極を対象機器に向けて固定
	重油吸収式冷温水機350RT大型装置１台取付 電子波発信電極を機器上方30cmに固定
	ガス吸収式冷温水機320RT大型装置1台取付 電子波発信電極を機器上方30cmに固定

		密閉式冷却塔200RT 大型装置１台水槽下取付
		密閉式冷却塔 大型装置の出力コード（電線管内）は全長10mを使い配線 電子波発信電極（矢印）を水槽下15cmに固定
		大型装置の受信コード結線箇所（矢印） ガス吸収式冷温水機600RT 大型装置２台取付
		受信コード結線箇所（矢印）

電子波水処理装置取付図
（下記については、「大きな図面」もあります）
